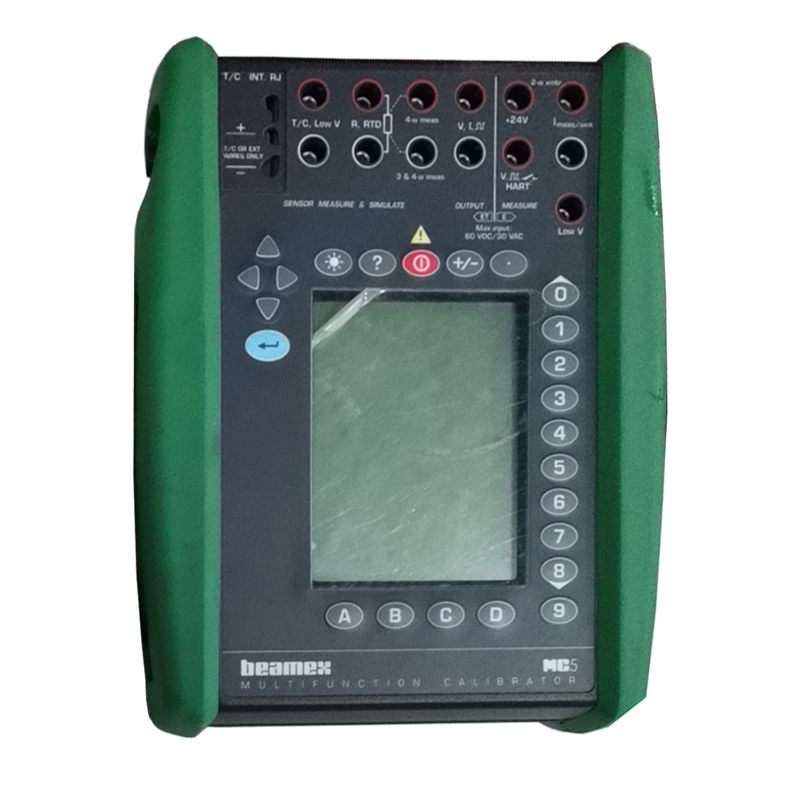

二手仪器 MC5 多功能校验仪
能满足您全部需要的现场校验仪
该校验仪是精确度与多功能的完美结合。您不会让它布满灰尘的放在您车间的架子上，它总是能够起到作用。贝美克斯公司的MC5校验仪是集压力校验、温度校验、电和频率信号的校验于一身的多功能校验仪。MC5的模块化结构可以满足用户的特殊要求。例如，MC5可以设置为单独的压力或温度校验仪，然后再扩展为全功能的、可记录数据的校验仪。
MC5可用于恶劣的环境。防护等级为IP65的坚固外壳，再加上集成的冲击保护装置，使得MC5可以在潮湿、充满灰尘、温度急剧变化的环境中有完美的表现。
如果您需要您的校验仪具备高精度、多功能以及恶劣条件下的工作能力，那么MC5正好能够满足您的要求。
专用于极端环境
ATEX证明MC5-IS的设计使其能够用于有潜在爆炸危险的环境中，例如海洋钻井平台、炼油厂、化工及石化车间等可能释放出易燃易爆气体的场合。恐怕没有其他具备规定功能的校验仪在本质安全上可以胜过MC5-IS。MC5-IS是具备压力校验、温度校验、以及电子和频率信号校验功能的多功能校验仪。它的模块化设计允许您根据特殊需要进行功能配置。
MC5/MC5-IS的一般规格
显示屏 | 96 x 72 mm (3.78” x 2.83”), 320 x 240 点阵 带背景光的液晶显示屏 |
重量 | 1.7 - 2.3 千克 (3.7 - 5.1 磅) |
尺寸 | 245 mm (9.6”) x 192 mm (7.5”) x 74 mm (2.9”) (长/宽/高) |
外壳保护等级 | IP65 (防尘防水) |
键盘 | 薄膜保护单键 |
电池型号 | MC5： 可充电镍氢电池，4000 mAh， 7.2V 直流 MC5-IS：可充电镍氢电池， 1200 mAh， 8.4V 直流 |
电池运行 | MC5：平均10小时； MC5-IS：平均5小时 |
充电电源 | 100～240 V 交流， 50-60 Hz |
操作温度 | -10～50℃ (14～122℉) |
存放温度 | -20～60℃ (-4～140℉) |
湿度 | 0 到 80 % R.H. 不凝结 |
采样速度 | 每秒2.5次 |
保证 | MC5精度可保证3年；电池包可保证1年。如果MC5每年都经过贝美克斯校验实验室的校准，则该产品的保证期可延长至6年。 |
模块的特征
特征 | INT 内部压力模块 | EXT 外部压力模块 | E 电测量模块 | ET 电和温度模块 | RJ 热电偶参考节点模块 |
内部压力模块 | √ | ||||
外部压力模块 | √ | ||||
电流测量 | √ | ||||
电压测量 | √ | ||||
低电压测量 | √ | ||||
频率测量 | √ | ||||
脉冲计数 | √ | ||||
开关敏感 | √ | ||||
内部24伏直流电源*1) | √ | ||||
RTD测量/模拟 | √ | ||||
电阻测量/模拟 | √ | ||||
TC测量/模拟 | √ | ||||
低电压测量/产生 | √ | ||||
电压产生 | √ | ||||
电流产生*2) | √ | ||||
频率产生 | √ | ||||
脉冲产生 | √ | ||||
内部参考节点补偿 | √ |
*1) MC5-IS 不具有该性能;
*2) MC5-IS 不能产生 (需要外部供应)。
压力测量
MC5和MC5-IS的内部和外部压力模块
内部模块1） | 外部模块 | 量程2） | 分辨率 | 精度3）(±) | 一年不确定度(±)4） |
INT B INT B-IS | EXT B EXT B-IS | 80 to 120 kPa a 800 to 1200 mbara | 0.01 0.1 | 0.03 kPa 0.3 mbar | 0.05 kPa 0.5 mbar |
INT10mD INT10mD-IS | EXT10mD EXT10mD-IS | ±1 kPa diff ±10 mbar diff | 0.0001 0.001 | 0.05 % Span | 0.05%Span+0.1%RDG |
INT100m INT100m-IS | EXT100m EXT100m-IS | 0 to 10 kPa 0 to 100 mbar | 0.0001 0.001 | 0.015%FS+0.0125%RDG | 0.025%FS+0.025%RDG |
INT400mC INT400mC-IS | EXT400mC EXT400mC-IS | ±40 kPa ±400 mbar | 0.001 0.01 | 0.01%FS+0.0125%RDG | 0.02%FS+0.025%RDG |
INT1C INT1C-IS | EXT1C EXT1C-IS | ±100 kPa ±1 bar | 0.001 0.00001 | 0.007%FS+0.0125%RDG | 0.015%FS+0.025%RDG |
INT2C INT2C-IS | EXT2C EXT2C-IS | -100 to 200 kPa -1 to 2 bar | 0.001 0.00001 | 0.005%FS+0.01%RDG | 0.01%FS+0.025%RDG |
INT6C INT6C-IS | EXT6C EXT6C-IS | -100 to 600 kPa -1 to 6 bar | 0.01 0.0001 | 0.005%FS+0.01%RDG | 0.01%FS+0.025%RDG |
INT20C INT20C-IS | EXT20C EXT20C-IS | -100 to 2000 kPa -1 to 20 bar | 0.01 0.0001 | 0.005%FS+0.01%RDG | 0.01%FS+0.025%RDG |
INT60 INT60-IS | EXT60 EXT60-IS | 0 to 6000 kPa 0 to 60 bar | 0.1 0.001 | 0.005%FS+0.0125%RDG | 0.01%FS+0.025%RDG |
INT100 INT100-IS | EXT100 EXT100-IS | 0 to 10 MPa 0 to 100 bar | 0.0001 0.001 | 0.005%FS+0.0125%RDG | 0.01%FS+0.025%RDG |
INT160 INT160-IS | EXT160 EXT160-IS | 0 to 16 MPa 0 to 160 bar | 0.0001 0.001 | 0.005%FS+0.0125%RDG | 0.01%FS+0.025%RDG |
- | EXT250 EXT250-IS | 0 to 25 MPa 0 to 250 bar | 0.001 0.01 | 0.007%FS+0.0125%RDG | 0.015%FS+0.025%RDG |
- | EXT600 EXT600-IS | 0 to 60 MPa 0 to 600 bar | 0.001 0.01 | 0.007%FS+0.01%RDG | 0.015%FS+0.025%RDG |
- | EXT1000 EXT1000-IS | 0 to 100 MPa 0 to 1000 bar | 0.001 0.01 | 0.007%FS+0.01%RDG | 0.015%FS+0.025%RDG |
MC5和MC5-IS的电信号模块
模块 | 功能 | 量程 | 分辨率 | 一年不确定度(±)（1） |
MC5 | mV 测量(2 | ±1000 mV | 0.001 - 0.01 mV | 0.02 % RDG + 5 µV |
MC5-IS | mV 测量(2 | ±250 mV | 0.001 mV | 0.02 % RDG + 5 µV |
MC5 | V 测量(3 | ±50V | 0.00001 - 0.001 V | 0.02 % RDG + 0.25 mV |
MC5-IS | V 测量(3 | ±30V | 0.00001 - 0.001 V | 0.02 % RDG + 0.25 mV |
MC5 & MC5-IS | mA 测量(4 | ±100 mA | 0.0001 - 0.001 mA | 0.02 % RDG + 1.5 µA |
MC5 & MC5-IS | Hz 测量(5 | 0.0028 to 50000 Hz | 0.000001 - 0.1 Hz | 0.01 % RDG |
MC5 & MC5-IS | 脉冲计数(5 | 0 to 9 999 999 pulses | 1 pulse | N/A |
MC5 | mA 产生(6 | 0 to 25 mA | 0.0001 mA | 0.02 % RDG + 1.5 µA |
MC5-IS | mA Sink | 0 to 25 mA | 0.0001 mA | 0.02 % RDG + 1.5 µA |
温度效应：在15～35℃ (59～95℉)范围以外，温度系数小于 ±0.001% 读数 / ℃。
1）不确定度包括前面提到的标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
2）偏置电流小于10nA。
3）阻抗大于1mΩ。
4）阻抗小于7.5Ω。
5）MC5的阻抗大于1 mΩ。频率测量的最小振幅为0.5Vpp(频率小于5kHz时)，1Vpp（5到50kHz时）。脉冲计数最小振幅为0.5 Vpp（脉冲长度大于100微秒时），1 Vpp（脉冲长度大于10微秒小于100微秒时）。触发电平为-1～15V。
6）MC5-IS的电阻大于1 mΩ。频率测量的最小振幅为1Vpp(频率小于10 kHz时)，3Vpp（10到50kHz时）。脉冲计数最小振幅为1 Vpp（脉冲长度大于50微秒时），3 Vpp（脉冲长度大于10微秒小于50微秒时）。触发电平为-1～15V。
7）最大负荷电阻为800Ω。
MC5和MC5-IS的RTD测量和模拟
功能 | 量程 | 量程 | 一年测量不确定度1）（±） | 一年模拟不确定度1）（±） |
PT | -200 to 850℃ | -200 to 0℃ | 0.06℃ | 0.1℃ |
0 to 850℃ | 0.025% RDG + 0.06℃ | 0.025% RDG + 0.1℃ |
1)不确定度包括前面提到的标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
标准配置的RTD
Pt50 (385) | Pt400 (385) | Pt100 (3923) | Pt100 (3926) | Cu10 (427) |
Pt100 (385) | Pt500 (385) | Pt100 (391) | Ni100 (618) | |
Pt200 (385) | Pt1000 (385) | Pt100 (375) | Ni120 (672) |
为改善PRT（铂RTD）传感器的不确定度，MC5/MC5-IS允许您用Callendar van Dusen 修正系数定制PRT传感器。易于使用的贝美克斯PRT工具/个人电脑软件可以用来创建该传感器并发送到MC5。MC5可以同时储存100个定制的PRT传感器。
这种功能也可以用来在MC5中创建新的、不支持PRT的传感器。用这种定制的传感器可以进行测量和模拟。
MC5电和温度模块(ET)
功能 | 量程 | 分辨率 | 一年不确定度（±）(1 |
mV 产生(2 | ±500 mV | 0.001 - 0.01 mV | 0.02 % RDG + 4 µV |
V 产生(3 | ±12 V | 0.00001 - 0.0001 V | 0.02 % RDG + 0.1 mV |
mA 产生(4 | ±25 mA | 0.0001 mA | 0.02 % RDG + 1 µA |
频率产生(5 | 0.00028 to 50 000 Hz | 0.000001 - 0.1 Hz | 0.01 % RDG |
脉冲产生(6 | 0 to 9 999 999 pulses | 1 pulse | N/A |
电阻模拟(7 | 1 to 4000W | 0.01 - 0.1W | 0.04 % RDG or 30 mW |
电阻测量(9 | 0 to 4000W | 0.001 - 0.1W | 0.02 % RDG + 3.5 mW(8 |
mV 测量(10 | ±500 mV | 0.001 - 0.01 mV | 0.02 % RDG + 4 µV |
温度效应：在15～35℃ (59～95℉)范围以外，温度系数小于±0.001%读数/℃。
1) 不确定度包括前面提到的标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
2) 负载影响小于5μV/mA。最大输出电流为5mA。
3) 负载影响小于100μV/mA。最大输出电流为10mA（0～10伏时），3mA（10～12伏时）。
4) 最大载入的电阻为400Ω。
5) 振幅范围 0～12Vpp。振幅设置的精确度达到5 kHz ±（200mV+5％的设置值）。
波形：方波（正值/对称值）以及正弦波（大于40Hz）。
6) 脉冲生成的频率范围为0.1～1000Hz。振幅设置为0～12Vpp。
7) 测量电流的有效值为0.2~5mA（1～1000Ω时）,0.1～1mA(1～4kΩ时)，电阻/RTD的模拟速度为1ms。
8) 两个参数均可。
9) 当4线连接时该规格有效，如果只有3线连接则要增加10MΩ。
10) 偏置电流小于10 nA。
MC5-IS 电和温度模块(ET)
功能 | 量程 | 分辨率 | 一年不确定度（±）(1 |
mV 产生(2 | ±250 mV | 0.001 mV | 0.02 % RDG + 4 µV |
V 产生(3 | -2.5 to 10 V | 0.00001 - 0.0001 V | 0.02 % RDG + 0.1 mV |
mA sink | 0 to 25 mA | 0.0001 mA | 0.02 % RDG + 1 µA |
频率产生(4 | 0.00028 to 50 000 Hz | 0.000001 - 0.1 Hz | 0.01 % RDG |
脉冲产生(5 | 0 to 9 999 999 pulses | 1 pulse | N/A |
电阻模拟(6 | 1 to 4000W | 0.01 - 0.1W | 0.04 % RDG or 30 mW(7 |
电阻测量(8 | 0 to 4000W | 0.001 - 0.1W | 0.02 % RDG + 3.5 mW |
mV 测量(9 | ±250 mV | 0.001 mV | 0.02 % RDG + 4 µV |
温度效应：在15～35℃ (59～95℉)范围以外，温度系数小于±0.001%读数/℃。
1)不确定度包括前面提到的标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
2)负载影响小于5μV/mA。最大输出电流为1mA。
3)负载影响小于100μV/mA。最大输出电流为1mA（0～10伏时）。
4)振幅范围从0～5Vpp（正值），0～5V（对称值）。振幅设置精度达到5kHz±（200mV+5％的设置值）。
波形：方波（正值/对称值）以及正弦波（大于40Hz）。
5）脉冲生成的频率范围为0.1～1000Hz。振幅范围为0～5Vpp（正值），0～5V（对称值）。
6）测量电流的有效值为0.2~2mA（1～250Ω时），测量电流与模拟电阻之积大于0.05V小于0.5V（250～4000Ω时），电阻/热电阻RTD模拟设置时间为1ms。
7）两个参数均可。
8）当4线连接时该规格有效，如果只有3线连接则要增加10MΩ。
9）偏置电流小于10 nA。
